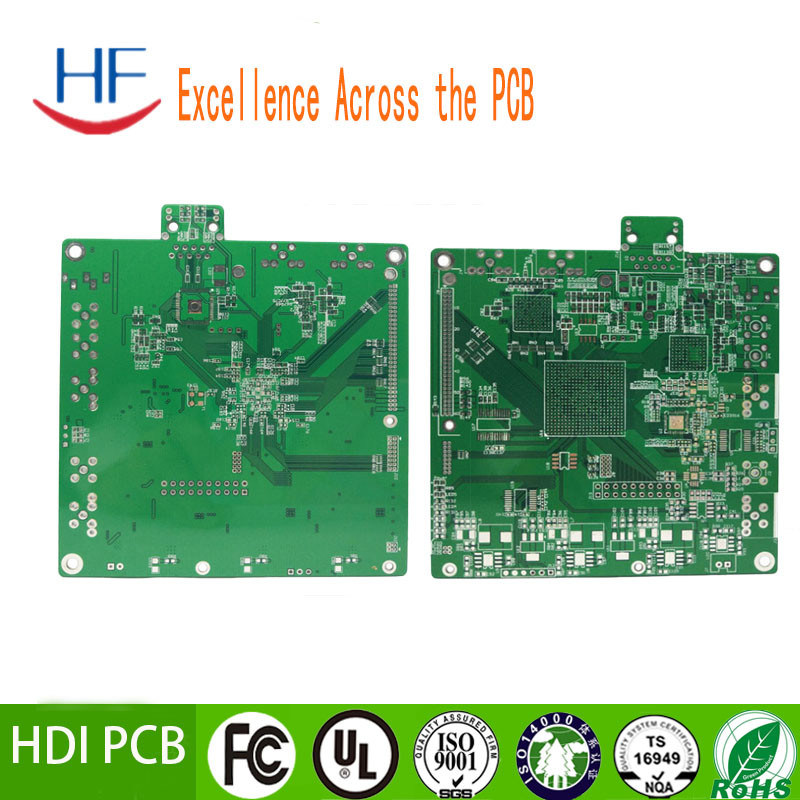

詳細情報 |
|||
基礎材料: | HDI,ゴールドレーザー | 層数: | 1-32 |
---|---|---|---|
板の厚さ: | 0.4-3.2mm | 溶接器の色: | 緑、赤 |
シルクスクリーン色: | 白い | 銅の厚さ: | 1~4オンス |
ハイライト: | HDI単面PCBボード,0.25mm 片面PCBボード,HDI 片面PCBボード |
製品の説明
PCBの用途
1数十年もの間,印刷板の高密度は
統合回路の統合と設置技術の改善によって
2高い信頼性.一連の検査,テスト,老化テストを通じて,
PCBが長期にわたって信頼性の高い動作を保証できる (使用寿命は通常20年).
3PCBの性能要求のあらゆる種類 (電気,物理,化学,
設計標準化によって印刷板の設計を実現できます
標準化など,短時間で高効率で.
生産性.現代的な管理を採用し,標準化,スケール (量),
製品品質の一貫性を確保するために,自動化と他の生産.
PCB印刷回路板(SMT) 生産能力
SMT 能力 | |
SMT項目 | 容量 |
PCB 最大サイズ | 560mm*1100mm (SMT) |
チップ部品 | 02010402 パッケージ |
ICのピンの最小空間 | 0.25mm |
BGA の最小空間 | 0.25mm |
ICの組立の最大精度 | 0.01mm |
組み立て容量 | ≥500万ピオット/日 |
DIP 容量 | 5 DIP生産ライン |
組立試験 | ICT (サーキットテスト) |
FCT (機能回路試験) |
ドロップインパクトテスト,老化テスト,水性試験,漏れ性試験,など. 異なるテストは,あなたの要件に応じて行うことができます. |
ピンギョウ工業株式会社
ピンギョウ・インダストリアルは 独自のダイナミックな能力で "世界最速"のサービスを提供していますプロセスから別のステップにシームレスにサイクル時間の削減を可能にします ピンギョウ・インダストリアルも 責められるゲームを排除します
RFQ
1本社か支店か?
我々は,あなたの本部と工場のピングです.
2注文する前にサンプルを頼むことができますか?
はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します,マイクされたサンプルは受け入れられます.
3海外のエージェントになるには?
どの地域にいるかによって 各国は違います
4自分のロゴを塗りたいなら どうすればいいの?
まず,高解像度であなたのロゴフライを送信してください. 私たちはあなたのロゴの位置とサイズを確認するためにあなたの参照のためにいくつかの草稿を作成します.次の 1-2 サンプルは,実際の効果をチェックするために最終的に正式な生産は 試料の確認後に開始されます
PCBパッケージ
1PCB サーキットボードは無色なガスのビニール製のプラスチック袋で真空で詰められ,必要な乾燥剤で袋を固定し,袋がしっかりと詰められていることを確認する必要があります.湿った空気と接触できないPCB回路板表面スプレーのスプレーを避けるために,金沉積物と溶接パッドの部品は酸化され,溶接に影響を与え,生産に有利ではありません.
2. PCB回路板を梱包する際には,ボックスを泡膜の層で包むことが必要です.泡膜が水吸収性が良いので,水吸収と水分を吸収することができます.さらに防水珠をケースに入れます
3封印後,箱は壁や床から遠ざかなければなりません. 乾燥し換気のある場所に保管し,直接日光を避けます.
4, PCB回路板の倉庫温度は23±3°C,RHの55±10%で,このような条件下で,金,金,チンのスプレー,銀塗装PCB回路板表面処理は,一般的に6ヶ月間保管することができます表面処理PCB回路板は3ヶ月間保管できます.
53つのアンチペイントの層をブラシにするのが最善です. 3つのアンチペイントは,湿度防止,防塵,抗酸化することができます.PCB回路板の保存寿命は9ヶ月まで増加します.
